超聲波焊機是現代汽車工業中的關鍵電工設備，主要用于汽車內飾件焊接中的應用，比如汽車的遮陽板、儀表板、車門板、座椅背板、后荷板，地毯等汽車內飾的焊接。原先采用膠粘劑粘接，粘接工藝生產效率低并且膠粘劑都有一定的毒性，很容易危害生產人員的身體健康以及引起環境污染等問題。所以塑料焊機工藝得到了越來越廣泛的應用。臺達10MC控制器是具有電子凸輪控制功能的新一代運動控制器，能夠通過CANopen總線控制多達16臺伺服，其內置PLC功能齊全，I/O擴展靈活方便。10MC應用于超聲波焊機控制，能很好地滿足設備快速響應的運動控制性能要求，電氣控制系統整體性價比很高，操作簡便，安全可靠，競爭優勢明顯。

一、超聲波焊機介紹：

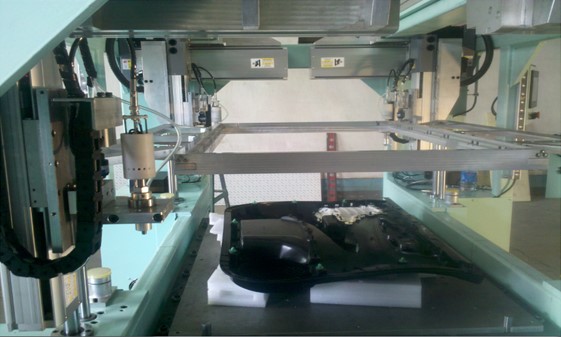

4頭超聲波焊機用于汽車內飾焊接上，有4個獨立的焊頭，每個焊頭上有X、Y、Z三個運動軸。主要有回零、示教、焊點定位、及焊點測試等功能，設有焊頭防撞保護、光柵保護、伺服報警保護，設備暫停等保護功能。設備如圖一所示：

電氣控制系統配置及控制結構：

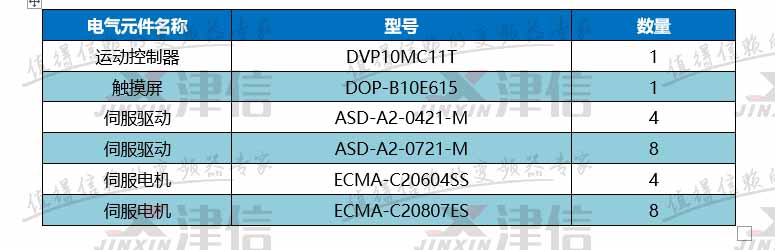

1．主要電氣控制部件清單：

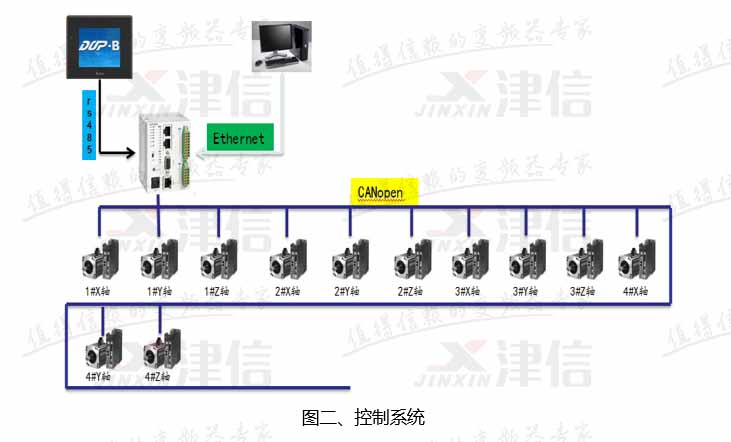

2．控制結構
10MC運動控制器的COM2口與DOP-B10E615觸摸屏通過RS485通訊，通過觸摸屏可以設置用戶工藝參數；控制器的CAN端口與A2伺服進行CANopen通訊，通過CAN總線控制伺服的運動及讀取伺服的狀態。
10MC的PLC部分控制每個焊頭3根軸的運動邏輯及4個焊頭的動作邏輯，比如焊頭的開啟與關閉。通過10MC的公共交互區PLC同時監控每個運動軸的當前位置，若相鄰兩個焊頭的X軸或者Y軸的位置間隙小于設定的安全距離時，系統發出報警并停機，這就是系統的防撞功能。
10MC的MC部分控制每個焊頭的運動，通過PLC傳遞過來的啟動信號、速度、目標位置等數據，來執行各個焊頭各個軸的定位動作。

二、四頭超聲波焊機控制要求：

1、回零控制：
在設備第一次上電或者發生故障重新上電后，設備各個軸需要執行回零動作。

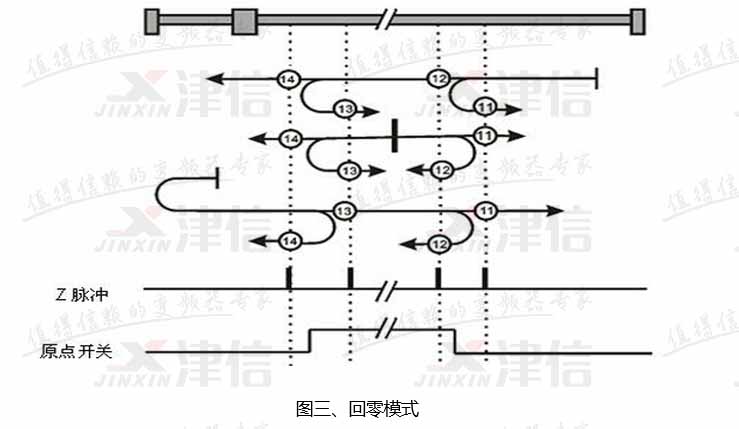

根據客戶要求，選擇的回零方式為：回零時反轉，找到零位信號后，伺服開始正轉，找到第一個Z相脈沖后再偏移一定的原點偏移量，回零方式如圖三所示。

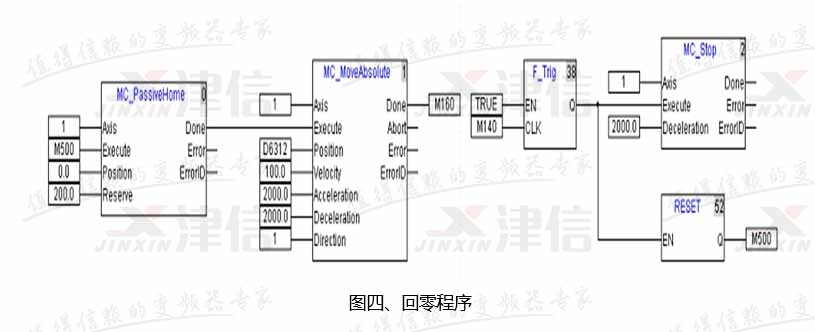

程序中調用“MC_PassiveHome”回零指令，在M500有信號時，當前軸開始執行回零動作，回零動作執行完后，調用“MC_MoveAbsolute”絕對定位指令，完成原點偏移動作。

在執行回零的過程中，如發生故障或按下急停，則調用“MC_Stop”指令來使當前軸停止回零動作。程序如圖四所示：

2、設備配方功能：
因設備所焊接的門板多達十幾種，而每個門板的焊接孔位置是不一樣的，所以需要使用配方功能，來實現同一臺設備焊接不同門板。設備配方所包含的功能如下：
A.     各個焊頭的X、Y軸坐標設定
B.     各個焊頭的Z軸焊接深度
C.     各個焊頭的焊接時間、冷卻時間、吹氣時間
D.    每個焊點的跳焊功能開啟與關閉

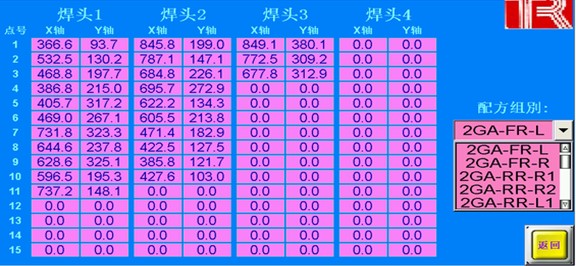

配方畫面如圖五所示：

3、設備示教功能

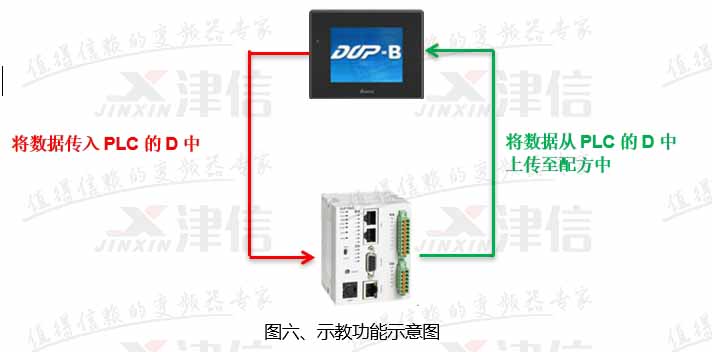

示教功能主要用于門板焊點的位置確定，保存至PLC中，然后再傳遞至HMI配方中，以便自動工作時使用。示意圖如圖六所示：

4.設備單點校準功能

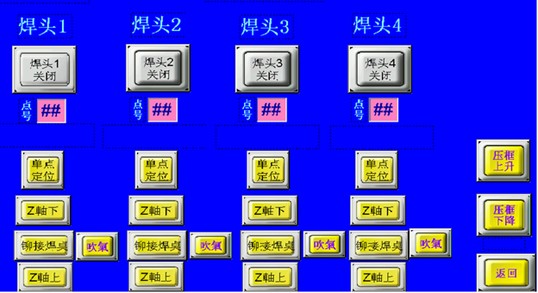

設備的單點校準功能，主要用于校驗設備某個焊點的位置及動作是否正確。設備單點檢驗功能畫面如圖七所示

操作步驟如下：

開啟焊頭
設置點號
按下“單點定位”按鈕，設備的當前焊頭會自動定位到對應點的X\Y位置。若系統檢測到當前Z軸不是處于零位，則先會提升Z軸至零位，然后再定位X\Y位置。
按下“Z軸下”按鈕，設備當前焊頭的Z軸會定位到對應的深度。如系統檢測到當前X\Y軸不在對應的位置時，則不會動作。
按下“鉚接焊點”按鈕，設備執行配方中當前點對應的焊接時間、冷卻時間、吹氣時間。
按下“Z軸上”按鈕，則設備返回Z軸原點。

用數控系統價格高，且邏輯部分編程不方便。用普通PLC運行速度和精度都會受到掃描周期影響。10MC很好的解決了這些問題。
現場實際運行過程中，完善的參數設置選項和監控功能保證了設備運行平穩高效。10MC運動控制器的CANopen總線通訊大大簡化了客戶電氣柜中的繁瑣接線，友好的編程環境，使客戶能夠很快的掌握整個系統，后續維護方便。得到客戶的一致好評。
